Platiau Mainc Optegol Alwminiwm Precision 6061 T6 Gradd

Trosolwg Peirianneg Cynnyrch a Galluoedd Melino Manwl

Sylfeini mowntio anhyblyg wedi'u hadeiladu trwy felino CNC aml-ar gyfer systemau ffotoneg a laser heriol.

Mae platiau mainc alwminiwm optegol manwl gywir wedi'u peiriannu gan CNC yn cael eu peiriannu ar gyfer gosodiadau optomecanyddol anhyblygedd uchel, aliniad laser, a llwyfannau bwrdd bara labordy. Gan ddefnyddio-purdeb uchel6061-T6 a 7075-T6 alwminiwm, mae'r platiau hyn yn cynnwys matricsau twll wedi'u tapio manwl gywir mewn ffurfweddiadau safonol 25mm metrig (M6) neu 1- imperial (1/4"-20).

Prosesu ymlaenCanolfannau peiriannu CNC 4-echel a 5-echelyn dileu gwallau lleoli cronnol ar draws gridiau tyllau mawr. Mae gorffennu arwynebau arbenigol yn cynnwys triniaethau bwrdd bara optegol alwminiwm anodized du matte ar gyfer amsugno golau strae a haenau cromad dargludol isel- ar gyfer gwactod -cymwysiadau bwrdd bara optegol alwminiwm cydnaws.

Gwraidd-Astudiaethau Achos Achos a Dadansoddi Methiant

Datrys diffygion peirianneg critigol mewn gwastadedd warpage, cronni traw, a outgassing siambr.

Straen Gweddilliol Mewnol a Distawrwydd Tymor Hir -Drifft

· Digwyddiad:Roedd plât mainc optegol alwminiwm solet 1200mm x 600mm x 12.7mm 6061-T6 a gyflwynwyd i labordy prifysgol Ewropeaidd yn bodloni'r fanyleb gwastadrwydd cychwynnol (0.02mm/m) ar archwiliad ffatri. Ar ôl 30 diwrnod o storio, achosodd ymlacio straen mewnol bwa canolog 0.08mm, gan amharu ar coaxiality trawst laser ar draws y llwybr optegol 1.2m.

· Gwraidd achos:Mae peiriannu confensiynol cam sengl yn achosi dosraniadau straen gweddilliol anghymesur ar draws yr wynebau melino uchaf a gwaelod heb anelio rhyddhad straen canolraddol.

· Camau Cywiro:Wedi gweithredu protocol lleddfu straen tri cham: lleddfu straen tymheredd uchel ar ôl melino garw (345^∘C am 2 awr),-sefydlogi tymheredd isel ar ôl gorffen-hanner (160)^∘C am 4 awr), a heneiddio artiffisial terfynol. Wedi ychwanegu daliad sefydlog 7-diwrnod gorfodol cyn ail-fesuriad CMM terfynol.

· Data Dilysu:Mae platiau sy'n destun y broses hon yn dangos gwastadrwydd drifft Llai na neu'n hafal i 0.005mm/m dros gyfnod monitro sefydlog o 6 mis.

Gwall Traw Cronnus mewn Matricsau Twll Edau Mawr

· Digwyddiad:Profodd integreiddiwr system optegol rwymo aliniad wrth osod cyfres o gamau llinellol aml-echel ar draws bwrdd bara optegol alwminiwm metrig wedi'i deilwra m6. Cyfarfu goddefiannau twll unigol{{2}i-twll ±0.02mm, ond cyrhaeddodd gwall pellter cronnol 0.10mm dros rychwant 1m ar ffin y plât.

· Gwraidd achos:Rhyngosod llinol safonol CNC plwm-sgriwio gwallau ehangu thermol a gwyriad offer dros res dilyniannol-gan-lwybrau drilio rhes.

· Camau Cywiro:Wedi{0}}ail-beiriannu'r strategaeth llwybr offer gan ddefnyddio lleoli datwm unedig o darddiad cyfesurynnol canolog. Cymhwyso modelau iawndal thermol amser real i'r rheolydd CNC a gweithredu dosbarthiad llwybr rhanbarthol.

· Data Dilysu:Archwiliad safle edau integredig 100% gan ddefnyddio peiriannau mesur cyfesurynnau optegol (CMM). Llai o wall traw matrics cronnus ar draws 1000mm i Llai na neu'n hafal i ±0.01mm.

Llygredd allan-nwyo mewn-Siambrau Optegol Gwactod Uchel

· Digwyddiad:Bwrdd bara optegol alwminiwm sy'n gydnaws â gwactod wedi'i osod y tu mewn i 1 × 10⁻⁵Roedd siambr wactod Pa yn rhyddhau lleithder wedi'i ddal ac anweddolion organig, gan gapio pwysedd sylfaen y siambr ar 1 × 10⁻⁴Pa a niwl lensys silica cyfagos.

· Gwraidd achos:Ffurfiodd anodizing du asid sylffwrig safonol haen ocsid mandyllog a oedd yn dal cemeg ac anwedd atmosfferig.

· Camau Cywiro:Manylebau swbstrad ar gyfer adeiladu gwactod wedi'u newid i stoc -purdeb uchel, isel-cynnwys 6061{-T6. Wedi disodli anodize du safonol gyda thrawsnewid cromad dargludol cemegol anhydraidd (MIL-DTL-5541) a sefydlu pobi thermol gwactod ôl-beiriannu (150^∘C ar 1 × 10⁻³ Pa am 12 awr).

· Data Dilysu:Cadarnhaodd dadansoddiad nwy gweddilliol (RGA) fod cyfraddau gadael nwyon wedi gostwng o dan 1 × 10⁻⁹Torr⋅L/s⋅cm², gan ganiatáu i bwysau siambr gyflawni 1 × 10⁻⁶ Pa.

Protocolau Gweithgynhyrchu Safonol a Safonau Ansawdd

Dileu ansefydlogrwydd dimensiwn hirdymor trwy leddfu straen thermol aml-gyfnod a gaging manwl gywir.

Piblinell Rheoli Straen Gweddilliol

Mae platiau alwminiwm safonol yn aml yn ystumio ar ôl tynnu metel. Mae piblinell lleddfu straen rheoledig yn cael ei gweithredu'n llym:

· Peiriannu garw:Dileu cyfaint stoc 80% gan ddefnyddio pocedi cymesurol cyflym.

· Sefydlogi Thermol:Anelio ffwrnais i dorri i lawr y peiriannu-tensiwn dellt arwyneb a achosir.

· Peiriannu Gorffen:Isel{0}}dyfnder-o-pasiau gorffeniad wedi'u torri (Llai na neu'n hafal i 0.1mm) gan ddefnyddio offer diemwnt grisial sengl neu ficro-grawn carbid caboledig i atal straen mecanyddol arwyneb.

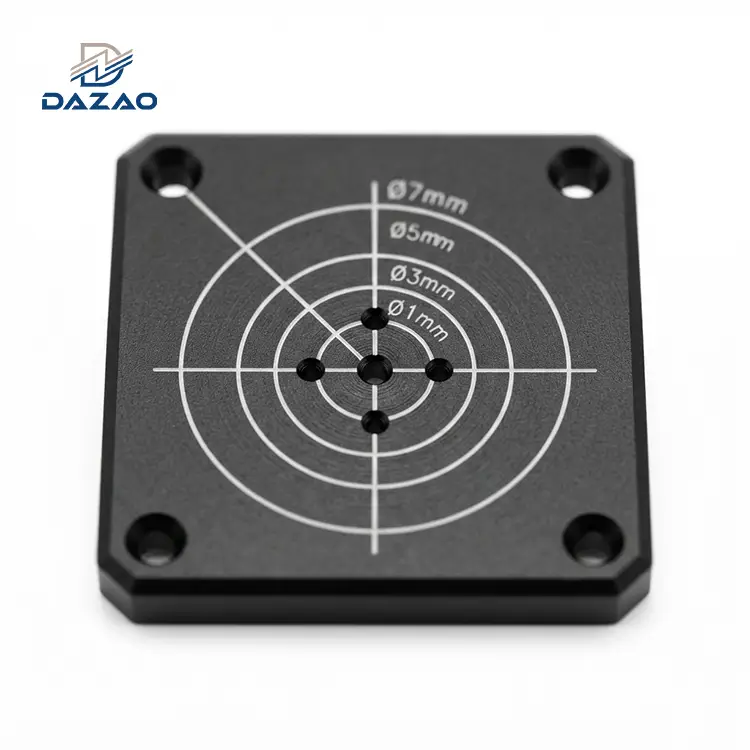

· Archwiliad Sefydlogrwydd:Mae pob plât aliniad laser alwminiwm fformat trwm neu fawr yn cael daliad amgylchedd amgylchynol 7 diwrnod ac yna sgan proffil arwyneb CMM eilaidd cyn ei ryddhau'n derfynol.

Cywirdeb Matrics Edau a Rhyngweithredu Optegol

· Rheoli Cae Cronnus:Cyfrifir lleoliadau grid matrics gan ddefnyddio gwrthbwyso datwm canolog yn hytrach na chamu cynyddrannol, gan gynnal cywirdeb grid o fewn Llai na neu'n hafal i ±0.01mm dros 1000mm.

· Glendid Trywydd:Mae tyllau tap dall yn cael eu fflysio trwy jetiau toddyddion pwysedd uchel i gael gwared ar hylifau tapio a micro{1}}burrs alwminiwm.

· Profi Rhyngweithredu:-Mae unedau erthygl cyntaf yn cael eu gosod ar brawf ffisegol gyda mowntiau post optegol cyfatebol Thorlabs, gan sicrhau amnewidiad plât optegol alwminiwm cyfatebol thorlabs heb rwymo mowntio neu anghydweddiad traw.

Rheoli Dadnwyo Graddau Gwactod

Ar gyfer cymwysiadau gwactod tra -uchel (UHV), mae gorffeniadau safonol yn annigonol:

· Dewis swbstrad:biledau alwminiwm 6061-T6 isel eu hardystio.

· Cemeg Arwyneb:Gorchudd trosi cromad dargludol fesul MIL-DTL-5541 Dosbarth 1A, gan osgoi strwythurau anodig mandyllog.

· Degassing Bakeout:Mae pobi gwactod thermol yn dileu organig anweddol ac yn amsugno lleithder cyn pecynnu wedi'i selio mewn ystafell lân.

Manylebau Technegol Cwblhau a Therfynau Goddefgarwch

Paramedrau meintiol ar gyfer graddau deunydd, gorffeniadau arwyneb, cywirdeb traw matrics, a therfynau mynd allan.

Platiau Alwminiwm CNC Precision vs Swbstradau Mainc Traddodiadol

Meincnodi perfformiad yn erbyn gwneuthuriadau metel dalen, byrddau haearn bwrw, ac allwthiadau modiwlaidd.

Canllaw Dewis Optomecanyddol a Matrics Is-haen

Paru strwythurau solet vs diliau a thriniaethau arwyneb â'ch union amgylchedd gweithredu.

Detholiad Cyfluniad Strwythurol

· Platiau Alwminiwm Solid:Dewiswch ar gyfer màs thermol uchel, anhyblygedd strwythurol mwyaf, a gosodiadau mowntio trwchus. Argymhellir ar gyfer llwybrau laser pŵer uchel ac ymyriant optegol manwl gywir.

· Platiau Craidd Honeycomb:Dewiswch pryd y mae'n rhaid lleihau cyfanswm pwysau'r system heb golli anhyblygedd hyblyg. Delfrydol ar gyfer rigiau profi cludadwy, llwyfannau optegol yn yr awyr, a diwedd-cynulliadau gweledigaeth robotig braich.

Dewis Safonol Thread

· Grid M6 metrig (Bylchau 25mm):Cyfluniad safonol ar gyfer mowntiau optegol Ewropeaidd ac Asiaidd, camau optomecanyddol, a fframweithiau gweledigaeth ddiwydiannol.

· Grid Imperial 1/4"-20 (Bylchedd 1 Fodfedd):Cyfluniad safonol ar gyfer caledwedd labordy Gogledd America a Thorlabs safonol neu wasanaethau optomecanyddol Casnewydd.

Matrics Gorffen Arwyneb Penodol y rhaglen-

· Labordai Opteg Safonol:NodwchAnodizing du matte Math II. Absorbs >95% o olau gweladwy crwydr ac yn gwrthsefyll crafu arwyneb o byst mowntio dur di-staen.

· Uchel-Siambrau Gwactod / Thermol:Nodwch drawsnewidiad cromad dargludol MIL{0}}DTL-5541 wedi'i baru ag alwminiwm 6061-T6 purdeb uchel i gynnal terfynau all-nwyo o dan 1×10⁻⁹Torr⋅L/s⋅cm².

· Uchel-Gwisgo / Rigiau Maes Cludadwy:Nodwch Anodizing Côt Galed Math III (trwch 25-50 μm) i atal crafu arwyneb wrth ail-leoli cydrannau'n aml.

Piblinell -Sicrwydd Ansawdd a Metroleg Aml-Gam

Rheolaeth ansawdd 6 cham trwyadl o ddilysu biled amrwd i fapio wyneb CMM terfynol.

1. Dilysu Deunydd Crai:Mae tystysgrifau prawf deunydd (MTC) sy'n gwirio cyfansoddiad cemegol a chryfder cynnyrch mecanyddol yn cael eu gwirio ar gyfer pob lot alwminiwm. Mae gwiriad purdeb cynhwysiant isel yn cael ei gymhwyso i wactod- stoc gradd.

2. Arolygiad Erthygl Gyntaf (FAI):Yn cynnwys cyflawnArolygiad dimensiwn 3D CMM, gaging edau gan ddefnyddio gages plwg dosbarth 6H neu 2B, a mesur garwedd arwyneb gan ddefnyddio proffilomedrau cyswllt.

3. Yn-Monitro Proses:Mae peiriannau CNC yn defnyddio gosodwyr offer laser i olrhain traul arloesol, gan atal drifft traw edau ar draws gosodiadau tyllau matrics mawr.

4. Arolygiadau Optegol Arbenigol:

· Mapio gwastadrwydd:Wedi'i fesur ar blatiau arwyneb gwenithfaen Dosbarth 00 gan ddefnyddio stilio CMM amlbwynt.

· Dilysu Ymgysylltiad Trywydd:Prawf wedi'i osod gan ddefnyddio pyst optegol safonol ar draws lleoliadau cornel, canol a grid perimedr.

· Tystysgrif Outgassing:Mae lotiau gradd gwactod-yn cael eu gwirio trwy ddata dadansoddiad nwy gweddilliol (RGA).

5. Archwiliad Terfynol & Pecynnu Allforio:Mae platiau'n cael eu toddyddion-yn cael eu glanhau i ddileu hylifau torri, wedi'u lapio mewn ffilm gwrth-sgraffinio ansefydlog, a'u gorchuddio mewn casys pren wedi'u leinio ag ewyn wedi'u teilwra i atal ystumiad arwyneb gwastad yn ystod y daith ryngwladol.

Amgylcheddau Cymhwysiad Diwydiannol Arbenigol

Perfformiad profedig mewn microsgopeg, prosesu laser, profion UHV, a systemau golwg symudol.

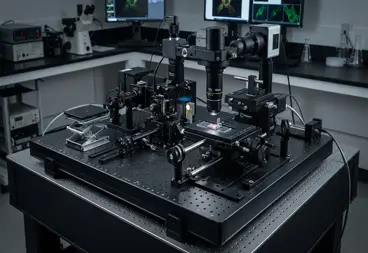

Llwyfannau Microsgopeg Biolegol a Fflworoleuedd

Platiau gwaelod gwastadrwydd uchel yn darparu llwyfannau mowntio sefydlog, wedi'u tampio gan ddirgryniad ar gyfer lensys gwrthrychol, holltwyr trawstiau, a chamerâu EMCCD sensitifrwydd uchel.

Aliniad System Laser Pŵer Diwydiannol Uchel-

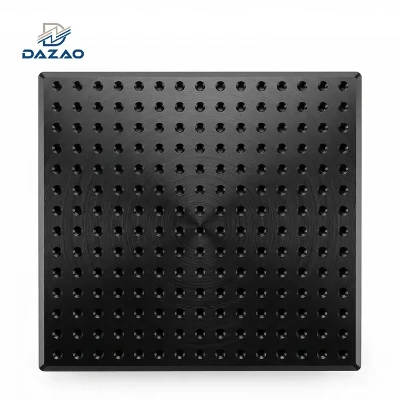

Cydosodiadau bwrdd bara optegol alwminiwm anodized du cadarn wedi'u cynllunio i amsugno adlewyrchiadau strae ac angori trawst-siapio pennau galvo, drychau, ac opteg ffocysu.

Siambrau Prawf Optegol Gwactod

Gosodiadau bwrdd bara alwminiwm optegol sy'n gydnaws â gwactod yn gweithredu o fewn siambrau profi amgylcheddol thermol ar gyfer synwyryddion lloeren a llwythi tâl optegol.

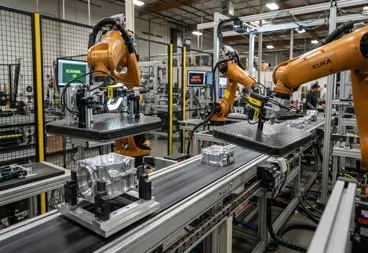

Systemau Gweledigaeth Peiriant Awtomataidd

Is-gynulliadau plât optegol diliau alwminiwm ysgafn wedi'u gosod yn uniongyrchol ar fraich robot diwydiannol 6{-ar gyfer sganio diffygion mewnol amser real.

Cael Dyfynbris ar gyfer Platiau Mainc Optegol Alwminiwm

Cwestiynau Cyffredin





01.Pam mae byrddau bara alwminiwm optegol mawr yn ystumio dros amser a sut ydych chi'n atal afluniad hirdymor?

Mae straen gweddilliol mewnol o allwthio amrwd neu waith melino garw cyflym ymosodol yn rhyddhau'n araf dros wythnosau, gan dynnu platiau alwminiwm heb eu hanelio allan o'r gwastadrwydd. Mae ysto yn cael ei atal trwy weithredu cylch lleddfu straen thermol tri cham-(345^∘C post-braw, 160^∘C postio-lled-orffen) a gorfodi daliad CMM statig 7 diwrnod cyn gorffen yr arwyneb terfynol.

02.A yw anodizing du yn achosi ymyrraeth edau neu rwymo traw ar dyllau tap M6 a 1/4"-20?

Mae anodizing du Math II Safonol yn ychwanegu 10-20 μm o groniad ocsid fesul arwyneb, sy'n crebachu diamedrau traw edau mewnol ac yn peryglu ôl-rwymo. Mae tapiau edau yn cael eu digolledu cyn eu peiriannu, ac mae pob edefyn yn cael ei wirio 100% gan ddefnyddio 6H neu 2B mynd/na-go thread plug gages yn dilyn anodizing.

03.Sut ydych chi'n atal gadael allan wrth osod platiau mainc alwminiwm y tu mewn i siambrau gwactod uchel?

Mae anodizing sylffwrig safonol yn dal moleciwlau dŵr ac olewau torri anweddol y tu mewn i haenau anodig mandyllog. Ar gyfer gosodiadau gwactod uchel, uchel-purdeb isel-gwag 6061-cyfunir stoc T6 â thrawsnewid cromad cemegol nad yw'n fandyllog (MIL-DTL-5541) a 150^∘C pobi gwactod thermol, gan gadw cyfraddau outgassing islaw 1 × 10⁻⁹Torr⋅L/s⋅cm².

04.A yw'r platiau optegol personol hyn yn cyd-fynd yn uniongyrchol â mowntiau post masnachol a chamau llinol?

Oes. Mae bylchau traw grid (25mm metrig neu 1-imperialaidd modfedd), gwrthborau twll, a pharamedrau dyfnder edau yn glynu'n gaeth at safonau mowntio optegol masnachol. Mae archwiliadau erthygl cyntaf yn gosod pyst dur gwrthstaen safonol ar brawf ar draws safleoedd ymyl, canol a grid cornel i warantu gosod edafedd llyfn.

05.Pryd ddylai peiriannydd ddewis plât alwminiwm solet yn erbyn plât craidd diliau ysgafn?

Mae platiau alwminiwm solet 12.7mm neu 25.4mm yn darparu syrthni thermol uchel, lleithder lleol rhagorol, a hyblygrwydd mowntio trwchus ar gyfer gosodiadau laser llonydd. Mae strwythurau craidd diliau yn lleihau cyfanswm màs hyd at 65% wrth gadw anystwythder plygu, gan eu gwneud yn ddelfrydol ar gyfer camau symud deinamig, llwythi tâl yn yr awyr, neu rigiau gweld symudol.

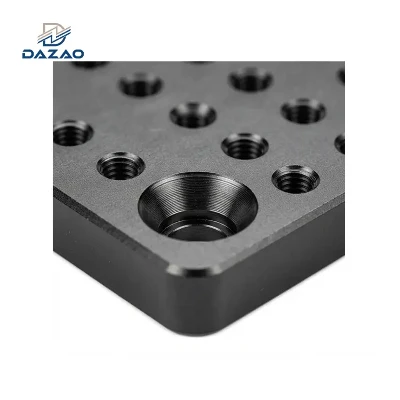

06.A oes modd cyfuno tyllwyr mowntio ansafonol neu gridiau metrig/imperial cymysg ar un plât?

Oes. Oherwydd bod pob plât yn cael ei falu'n uniongyrchol ar beiriannau CNC aml-echel, mae counterbores mowntio ymylol wedi'u teilwra, tyllau pin hoelbren aliniad, a meintiau edau cymysg (ee, grid M6 gyda mowntiau ymylol M4) yn cael eu hymgorffori'n uniongyrchol o'ch model CAD 3D heb gostau offer caled.

Cyflwyno'ch ffeiliau CAD ar gyfer adborth gweithgynhyrchu ar unwaith a phrisiau tryloyw.

Cyflwyno'ch ffeiliau CAD 2D/3D (STEP, IGS, neu PDF) ar gyfer gwerthusiad gweithgynhyrchu DFM cynhwysfawr a dyfynbris manwl o fewn 24 awr.
