Biled Alwminiwm Turbo Cywasgydd Tai 5 Echel CNC Milling Gwasanaeth

Galluoedd Peiriannu Tai Precision Billet Turbo Compressor

Melino cydamserol aml-echel wedi'i beiriannu i ddileu mandylledd castio a darparu proffiliau aerodynamig cyfaint union.

Mae melino monoblock 5-CNC o amgaeadau cywasgydd alwminiwm biled wedi'u teilwra yn cefnogi brandiau perfformiad haen-1, timau chwaraeon moduro, a datblygwyr ymsefydlu gorfodol pwysedd uchel. Leveraging arbenigolgwasanaethau peiriannu CNC manwl gywir, mae gorchuddion cywasgydd peiriannu yn uniongyrchol o fylchau alwminiwm ffug solet (6061-T6, 4032) yn dileu mandylledd is-wyneb, pocedi aer, ac afreoleidd-dra grawn strwythurol sy'n gynhenid ​​​​mewn dewisiadau amgen cast.

Mae llwybrau offer aml-echel yn cynhyrchu cyfrolau mewnol parhaus a phroffiliau anwythydd manwl gywir sy'n sefydlogi cyflenwad màs aer ar draws ystodau hwb o 1.0 bar i 3.5+ bar. Gan weithredu fel cyflenwr rhannau tai turbo pwrpasol wedi'u peiriannu gan CNC, mae galluoedd cynhyrchu'n amrywio o beirianneg wrthdroi 3D i amgaeadau turbo peiriannu CNC bach heb oedi wrth sefydlu offer.

Methiant Achos Gwraidd yn Dadansoddi a Phrotocolau Cywirol Gweithgynhyrchu

Datrysiadau peirianneg ymarferol sy'n deillio o fethiannau profi trac pwysedd uchel a dyno go iawn.

Llwyddiant Perfformiad Stryd Dileu Wythiad Llwybr Offer ar gyfer Hwb Effeithlonrwydd

· Cyd-destun Methiant:Gorchmynnodd brand perfformiad gorchuddion uwchraddio uniongyrchol. I ddechrau, cafodd volutes mewnol eu peiriannu gan ddefnyddio cyfeiriadedd offer 5-echel rhanedig. Er eu bod yn weledol dderbyniol, ffurfiwyd gwythiennau microsgopig lle'r oedd fectorau offer yn croestorri ar hyd y sgrôl.

· Canlyniad Dyno:Datgelodd profion dynamomedr pwysedd hwb wedi'i fesur 8% yn is na'r allbwn dylunio damcaniaethol, ynghyd â gostyngiad o 6% yn effeithlonrwydd cyffredinol y cywasgydd a achosir gan gynnwrf haen y ffin.

· Protocol Cywirol:Trosglwyddwyd llwybrau offer i ysgubiadau cyfuchlin 5-echel barhaus, gan ddileu ail-leoli offer o fewn y cyfaint. Ychwanegwyd proses llyfnu sgraffiniol hylif eilaidd i gynnal garwedd arwyneb mewnol yn Ra Llai na neu'n hafal i 1.2μm. Mae erthyglau cyntaf yn cael sganiau llafn 3D CMM sy'n gofyn am wyriad proffil parhaus Llai na neu'n hafal i 0.02mm. Llwyddodd amgaeadau wedi'u hail-beiriannu i adennill 98%+ o effeithlonrwydd aerodynamig wedi'i fodelu.

Motorsport Gwrth{0}}Surge Port Shroud Geometreg Sefydlogi

· Cyd-destun Methiant:Fe wnaeth tîm drifft o Awstralia archebu gorchuddion biled gydag amdos pwrpasol. Roedd slotiau gwaedu annular yn cael eu peiriannu'n uniongyrchol i brintiau cwsmeriaid heb werthusiad aerodynamig swyddogaethol.

· Methiant Prawf Trac:O dan hwb uchel, daeth yr injan ar draws ymchwydd cywasgydd treisgar yng nghanol-trawsnewidiadau sbardun RPM, gan achosi amrywiadau pwysau cymeriant difrifol.

· Protocol Cywirol:Gweithredwyd safon adolygiad peirianyddol ar gyfer strwythurau gwrth-ymchwydd. Yn lle peiriannu printiau amrwd heb ddilysu, mae peirianneg yn ailgyfrifo onglau mynediad slot, cymarebau ardal osgoi, a lleoliad porthladd gwaedu yn erbyn mapiau cywasgydd wedi'u targedu. Mae pob prototeip yn cael ei ddilysu gan fainc i wirio sefydlogrwydd ymyl ymchwydd o 1.8 bar i 3.2 bar.

Iawndal Ehangu Thermol Dynamig ar gyfer Rhwbio Llafn Sero

· Cyd-destun Methiant:Cafodd cwt tyrbo rasio pwysedd uchel eu peiriannu i oddefiannau tymheredd amgylchynol llym sy'n cyfateb i broffil inducer olwynion y cwsmer.

· Methiant Prawf Trac:Ar ôl 15 munud o weithrediad trac llwyth llawn parhaus, caeodd ehangiad thermol gwahaniaethol rhwng y gorchudd alwminiwm a'r olwyn cywasgydd y bwlch rhedeg, gan arwain at gysylltiad â blaen y llafn a methiant caledwedd.

· Protocol Cywirol:Gweithredwyd protocol iawndal thermol deinamig. Mae llwybrau offer yn integreiddio-gwrthbwyso ehangu a ddigolledwyd sy'n deillio o gyfernodau deunydd a chyfrifiadau trosglwyddo gwres terfyn. Mae pob erthygl gyntaf yn gofyn am wiriad ffit{-cyflwr deuol ffisegol (tymheredd amgylchynol a thymheredd uchel) gyda'r olwyn darged.

Protocolau Melino Aerodynamig ar gyfer Tai Cywasgydd Hwb Uchel

Dulliau gweithgynhyrchu safonol sydd wedi'u cynllunio i ragori ar gyfyngiadau castio confensiynol o ran hybu sefydlogrwydd a gorffeniad wyneb.

1. Parhaus 5-Echel Toolpath Volute Proffilio:Defnyddio parhausCanolfannau melino CNC 5-echel, mae llwybrau offer yn croesi'r gyfrol sgrolio gyfan mewn cyrch di-dor. Mae offeryn dileu-pwyntiau tynnu'n ôl yn dileu'r-cribau micro sy'n achosi ffiniau aerodynamig-gwahaniad haenau a diferion pwysau.

2. -Saernïaeth Weithredol Ported Shroud:Mae llwybrau gwrth-waediad ymchwydd yn cael eu ffurfweddu gydag onglau mynediad union a chymarebau cyfaint siambr i ymestyn ystodau llif màs defnyddiadwy heb gosbau effeithlonrwydd.

3. Iawndal Gwrthbwyso Twf Thermol:Mae cliriadau llafn yn cael eu peiriannu â-gwrthbwyso cyn-i gadw bylchau rhedeg targed ar draws cylchoedd gweithredu hyd at 3.5+ bar.

Manylebau Technegol a Goddefiannau Peiriannu

Manylebau goddefgarwch dimensiwn a gorffeniad wyneb tynn ar gyfer gwasanaethau anwytho a orfodir gan lwyth uchel.

Matrics Dewis Aloi a Phensaernïaeth Volute

Canllawiau peirianneg ar gyfer paru graddau aloi biled a ffurfweddau sgrolio mewnol â phwysau gweithredu penodol.

· Wedi'i ffugio 6061-T6:Aloi strwythurol safonol ar gyferrhannau alwminiwm trachywiredd CNCac uwchraddio tai. Yn cyfuno cryfder cynnyrch tynnol 276 MPa gyda dwysedd isel ac ymateb anodizing unffurf. Yn addas ar gyfer cyfluniadau strydoedd a dyletswyddau hybu chwaraeon moduro cymedrol hyd at 2.2 bar.

· Wedi'i ffugio 4032:Aloi silicon uchel wedi'i beiriannu gyda chyfernod ehangu thermol is a chryfder blinder uchel o dan straen thermol. Argymhellir ar gyfer rhaglenni rasio hwb uchel parhaus sy'n fwy na 2.5 bar lle mae sefydlogrwydd dimensiwn yn orfodol.

· Volwt Llyfn Safonol:Wedi'i optimeiddio ar gyfer-cyflwr llif màs cyson ac adferiad pwysau mwyaf mewn bandiau pŵer injan â ffocws.

· Integreiddiad Gwrth-Surge Ported Shroud:Yn ehangu'r amlen weithredu y gellir ei defnyddio ar drimiau cywasgydd mawr, gan ddiogelu cydrannau'r cywasgydd rhag -llwyth isel-stondin RPM uchel.

Biled Forged CNC Melino yn erbyn Castio Alwminiwm Confensiynol

Cymhariaeth amser strwythurol, aerodynamig a phlwm rhwng -biled peiriannu solet a gorchuddion cast ffowndri.

Mesureg Dimensiynol a Safonau Arolygu Erodynamig

Rheolaeth ansawdd amlgyfnod yn olrhain cyfansoddiad deunydd, gwyriadau proffil, a goddefiannau rhedeg.

· Ardystiad Deunydd Stoc Crai:Mae pob biled ffug yn destun sbectrometreg allyriadau optegol a chanfod diffygion ultrasonic i gadarnhau cyfanrwydd aloi a strwythur grawn.

· Archwiliad Llwybr Llif CMM:Mae unedau CMM aml-echel yn sganio proffiliau cyfaint mewnol yn erbyn ffeiliau CAD STEP brodorol, gan gynnal goddefiannau proffil parhaus o fewn ±0.02mm.

· Gwiriadau Ffitiad Olwyn:Mae gorchuddion yn cael eu dilysu'n ffisegol yn erbyn dimensiynau olwynion cywasgydd paru i gynnal bylchau rhedeg tip oer a phoeth penodedig.

· Proffil Garwedd Arwyneb:Mae proffiliomedrau stylus cyswllt yn gwirio bod arwynebau llwybr nwy critigol yn bodloni terfynau Ra penodedig cyn eu cludo.

Diwedd -i -Dilysu Cynhyrchu a Phrotocol Cyflenwi Diwedd

Dilyniant gweithgynhyrchu strwythuredig o ddilysu CAD i -pecynnu sy'n cydymffurfio ag allforio.

1. CAD & Adolygiad Paramedr Technegol:Mae peirianneg yn adolygu modelau 3D cwsmeriaid (STEP/IGS) ac yn darparu adborth DFM ar adrannau wal, onglau porthladdoedd, a lwfansau clirio o fewn 24 awr.

2. Strategaeth CAM a Rhaglennu Aml-Echel:Cynhyrchir llwybrau offer gan ddefnyddio strategaethau parhaus 5-echel i ddileu gwythiennau gosod mewnol.

3. Prototeipio Erthygl Gyntaf (Gwaith 10-Diwrnod):Mae gorchuddion prototeip yn cael eu peiriannu o stoc biled solet, ac yna archwiliad CMM a pharatoi arwynebau.

4. Cynhyrchu Swp ac Olrhain:Mae lotiau cynhyrchu wedi'u hamserlennu ar-ganolfannau peiriannu aml-echel gydag iawndal traul offer arferol.

5. Gorffen Arwyneb:Gorffeniadau dethol, fel ffrwydro gleiniau gwydr neuMIL{0}}A-8625 gorffeniadau anod wedi'u clirio, yn cael eu cymhwyso a'u mesur.

6. Pecynnu Amddiffynnol a Logisteg Byd-eang:Mae'r gorchuddion wedi'u diogelu mewn mewnosodiadau ewyn EPE dwysedd uchel wedi'u teilwra o fewn cartonau wedi'u hatgyfnerthu, wedi'u cefnogi gan delerau DDP, FOB, neu CIF.

Cymwysiadau Targed a Llwyfannau Gyrru Gwasgedd Uchel

Gosodiadau profedig yn y maes ar draws systemau trenau pŵer chwaraeon moduro, awyrofod, morol a pherfformiad uchel.

Gwelliannau Perfformiad Ôl-farchnad

-ffitio amgaeadau cywasgydd wedi'u peiriannu ar gyfer bolltau-ar becynnau turbo perfformiad ac ategolimpellers pwmp dŵr biled.

Llwyfannau Chwaraeon Moduro Proffesiynol

Unedau cystadleuaeth pwysedd uchel yn cael eu defnyddio mewn cyfresi rasio cylched, rali a llusgo.

Planhigion Pwer Morol

Clirio -gorchuddion tyrbo gradd morol anodedig sy'n gallu gwrthsefyll cyrydiad dŵr halen a straen thermol.

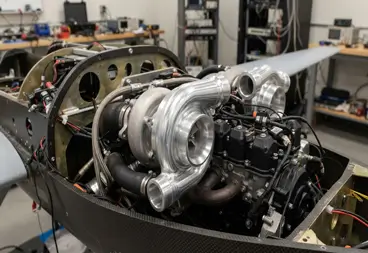

Gyriant Awyr Di-griw (UAV)

Cyfeintiau alwminiwm ysgafn wedi'u peiriannu ar gyfer peiriannau anwytho uchel.

Cael Dyfynbris ar gyfer Tai Cywasgydd Turbocharger Alwminiwm CNC

Cwestiynau Cyffredin





01.Pam mae rhai gorchuddion cywasgydd biled ôl-farchnad yn llifo'n waeth na gorchuddion cast OEM?

Mae llwybrau offer sydd wedi'u rhaglennu'n wael yn gadael -cribau micro ar bwyntiau mynegai 5-echel. Mae'r haenau cam hyn yn tarfu ar yr haen derfyn ac yn creu cynnwrf mewnol. Mae peiriannu volute 5-echel parhaus ynghyd â sgleinio hylif sgraffiniol i Ra Llai na neu'n hafal i 1.2μm yn adfer llif aer laminaidd llyfn ac adferiad hwb disgwyliedig.

02.A yw amdo gwrth-ymchwydd sy'n cael ei gludo yn lleihau'r pwysau hwb neu'n lleihau-amser sbwlio?

Mae porthladd gwrth{0}}ymchwydd dimensiwn cywir yn masnachu tua 1% o effeithlonrwydd adiabatig brig i ehangu'r map cywasgydd yn sylweddol. Trwy ail-gylchredeg aer ansefydlog yn ôl i'r fewnfa yn ystod amodau RPM uchel, llwyth isel, mae'n atal ymchwydd cywasgydd niweidiol heb gyflwyno oedi sbŵl amlwg.

03.Pam mae olwyn cywasgwr yn crafu llety biled dim ond o dan hwb uchel?

Mae alwminiwm yn ehangu'n gyflymach na siafftiau tyrbin aloi dur neu nicel o dan lwyth thermol. Os bydd cliriadau statig oer yn methu â rhoi cyfrif am ehangu gwres gweithredol, mae'r bwlch inducer yn cau ar hwb llawn. Rhaid i lwybrau offer ymgorffori gwrthbwyso twf thermol deinamig a gyfrifwyd ymlaen llaw.

04.A yw anodizing clir y tu mewn i'r volute yn newid dimensiynau olwyn critigol?

Mae anodizing clir Math II yn ychwanegu 5 i 10 micromedr o dwf ocsid fesul wyneb. Er bod yr haen hon yn atal erydiad cemegol a chwythu-trwy bytio, rhaid i oddefiannau turio inducer ac ecsducer gael eu cyn-beiriannu â gwrthbwyso negyddol cyfatebol cyn y bath anodizing.

05.Pryd mae angen alwminiwm biled ffug o'i gymharu â gorchuddion alwminiwm cast?

Mae amgaeadau cast yn gweithio'n ddigonol mewn cymwysiadau dyddiol, isel-hwb o dan 1.8 bar. Mae angen biled ffug wrth weithredu uwchlaw 2.2 bar, lle mae micro-fandylledd castio mewn perygl o fethiant blinder, neu pan fydd geometregau olwynion arferol yn gofyn am ffurfweddiadau proffil heb offer llwydni castio costus.

06.A ellir peiriannu amgaead cywasgydd biled i ffitio olwyn rhy fawr i mewn i fae injan stoc?

Ie. 3D mae sganio optegol yn mapio'r pwyntiau mowntio allanol a lleoliadau fflans i gadw cliriadau stoc, tra bod melino aml-echel yn cyfuchlinio'r inducer mewnol, ecsducer, a phroffiliau volute i gyd-fynd â phroffiliau olwynion cywasgydd ôl-farchnad mwy.

Cyflwyno modelau CAD 3D ar gyfer gwirio goddefgarwch ar unwaith, dadansoddi bwlch thermol, a dyfynnu troi o fewn 24 awr.

Cyflwyno lluniadau 2D a ffeiliau CAD 3D (STEP, IGS, X_T) yn uniongyrchol i'r tîm peirianneg ar gyfer adolygiad manwl o weithgynhyrchu, gwerthusiad ehangu thermol, a dyfynbris.
