Peiriannu Micro CNC: Goddefiannau, Burrs a Chostau

Mae peiriannu micro CNC yn cael ei lywodraethu gan fecaneg cyswllt a deinameg aredig yn hytrach na thynnu cneifio macrosgopig. Pan fydd diamedrau offer yn gostwng yn is na 1.0 mm, mae radiysau hogi blaengar yn cystadlu'n uniongyrchol â thrwch sglodion, gan greu gwyriad elastig difrifol a llosgi deunydd. Mae cynhyrchu nodweddion cyson o fewn goddefiannau ±0.002 mm yn gofyn am redeg y dangosydd cyfan o dan 1 micron, rhaglennu isafswm llwyth sglodion ymosodol i osgoi caledu straen, prosesu post megasonig nad yw'n ddinistriol, ac ecwilibriwm thermol ystafell lân llym yn ystod metroleg optegol.

Canllaw Peirianneg Peiriannu Micro CNC: Goddefiannau Is-Milimetr, Dileu Burr, a Metroleg Optegol

Mae graddio cydrannau peirianyddol i lawr i'r sbectrwm is-milimedr yn cyflwyno rhwystrau ffisegol sy'n annilysu rhagdybiaethau gweithgynhyrchu safonol. Prynwyr diwydiannol yn chwilio am ddibynadwygwasanaethau peiriannu microtrin gwneuthuriad is-milimetrau yn aml fel melino confensiynol wedi'i wneud â thorwyr llai. Yn Dazao, mae ein hanes gweithgynhyrchu ar draws cyfrifon modurol, lled-ddargludyddion, meddygol ac awyrofod yn profi bod geometregau bach yn gweithredu o dan ffiseg dorri sydd wedi'i thrawsnewid yn llwyr.

Dienyddiopeiriannu micro CNCyn gofyn am fframwaith peirianneg lle mae modelau cneifio confensiynol yn ildio i anffurfiad elastoplastig, aredig arwynebau, a micro{0}}wyro. P'un a yw'ch tîm yn nodi sianeli micro-hylif, cromfachau synhwyrydd optig, neu gysylltiadau mecanyddol bach, yn cyflawni'n dynngoddefiannau peiriannu microangen rheolaeth lem dros ddeinameg gwerthyd, ffiniau grawn, a drifft metroleg. Wrth gaffaelgwasanaethau peiriannu CNC personol manwl uchel-ar gyfer cydrannau is-milimedr, rhaid i dimau cyrchu edrych y tu hwnt i gyflymder gwerthyd enwol a gwerthuso sefydlogrwydd deinamig gwirioneddol.

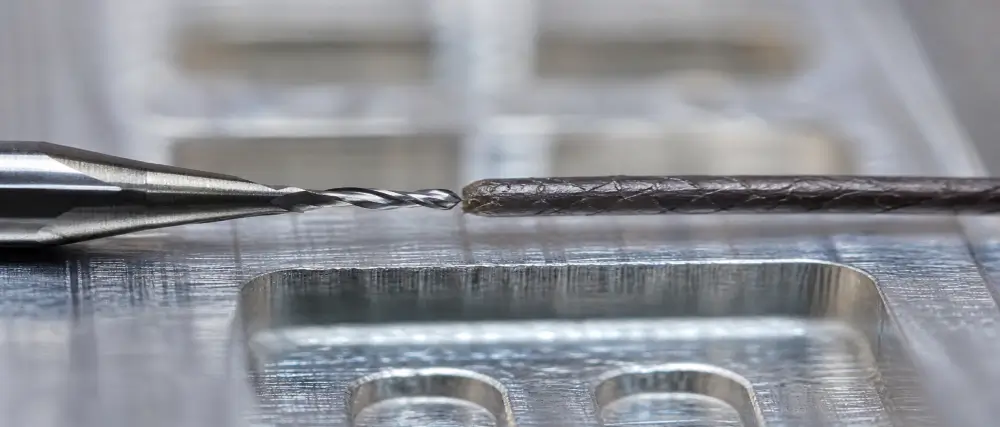

Ffiseg Peiriannu Micro: Pontio o Fecaneg Cneifio i Aredig Elastoplastig

Mae peiriannu CNC confensiynol yn dibynnu ar y rhagdybiaeth bod yr ymyl flaen yn anfeidrol finiog o'i gymharu â'r llwyth sglodion wedi'i raglennu. Mewn melino macrosgopig, mae trwch sglodion heb ei dorri o 0.1 mm yn gorrach â radiws hogi ymyl o 0.005 mm. Mae deunydd yn gwella'n rhagweladwy ar hyd yr awyren gneifio sylfaenol, gan ollwng tua 80 y cant o'r gwres sy'n torri'n uniongyrchol i'r sglodyn gwag. P'un ai cynhyrchu siafftiau consentrig drwygweithrediadau troi CNC manwl iawnneu dorri ceudodau dwfn, mae'r gymhareb cneifio macrosgopig hon yn wir.

Mewn manylrwyddproses melino micro, mae'r cydbwysedd corfforol hwn yn gwrthdroi. Mae melin ben carbid solet gyda diamedr allanol o 0.100 mm yn cynnwys radiws ymyl rhwng 0.001 mm a 0.003 mm oherwydd cyfyngiadau malu ffisegol. Pan fydd cyfraddau bwydo CNC yn cynhyrchu trwch sglodion heb ei dorri yn llai na'r ffon ymyl hwn, ni all yr offeryn gneifio'r darn gwaith yn lân. Mae'r ymyl flaengar yn rhwbio, yn llosgi, ac yn disodli'r metel o'r neilltu yn elastig.

Ffin Isafswm Trwch Sglodion ac Adfer Deunydd Elastig

Pan fydd trwch sglodion yn disgyn islaw'r trothwy isafswm trwch sglodion, mae'r toriad yn trawsnewid i aredig plastig. Mae deunydd y darn gwaith yn profi anffurfiad cywasgol uchel o dan flaen yr offer. Unwaith y bydd y ffliwt yn ysgubo heibio, mae'r swbstrad cywasgedig yn sbringio'n ôl yn elastig gan 0.0005 mm i 0.0015 mm. Mae cefn y gwanwyn hwn yn rhwbio'n barhaus yn erbyn ystlys cerfwedd yr offer, gan gyflymu traul sgraffinio. At hynny, oherwydd bod cyfaint sglodion dibwys yn ffurfio yn ystod pasiau rhwbio, ni all ynni thermol adael trwy wacáu sglodion. Mae dros 70 y cant o wres ffrithiannol yn dargludo i'r torrwr micro a'r parth rhannol leol, gan achosi ehangiad thermol sy'n symud dimensiynau ar ganol-torri.

Heterogenedd Ffiniau Grawn ac Amrywiadau Grym Deinamig

Mewn peiriannu macro, mae aloion peirianneg yn gweithredu fel strwythurau isotropig unffurf. Mewn cydrannau micro â thrwch wal 0.050 mm, mae'r llwybr torri yn croesi grawn crisialog unigol sy'n mesur 0.010 mm i 0.040 mm ar draws. Mae'r rhan flaengar yn dod ar draws amrywiadau sydyn mewn ymwrthedd cneifio wrth iddo groesi o fewnolion grawn i ffiniau grawn ongl uchel. Mae'r amrywiad crisialogaidd hwn yn cynhyrchu gwyriad harmonig amledd uchel yn erbyn y shank torrwr, gan droi mân ddirgryniadau offer yn amrywiadau dimensiwn ar draws y rhan orffenedig.

Cymarebau Agwedd Nodwedd, Gwyriad Strwythurol, a'r Trothwy Cyfradd Porthiant Critigol

Mae gweithgynhyrchu is-milimetr yn dibynnu'n llwyr ar ffiniau cymarebau agwedd ac ymddygiad gwyro offer. Wrth beiriannu micro-slotiau, sianeli dwfn, neu asennau strwythurol annibynnol, graddfeydd gwyro offer gyda'r trydydd pŵer o hyd bargiad offer ac i'r gwrthwyneb gyda phedwerydd pŵer diamedr craidd offer. Mae dyblu cyrhaeddiad ffliwt torrwr 0.20 mm yn lleihau ei anhyblygedd mecanyddol wyth gwaith, gan droi gwyriad offer yn ffynhonnell unigol fwyaf o ddrifft dimensiwn yn ystod melino CNC manwl gywir aml-echelcylchoedd.

Y Paradocs Cyfradd Bwydo: Pam Mae Sglodion Gor-geidwadol yn Llwytho Micro Offer Snap

Mae gwall mynych a gyflawnir gan raglenwyr iau a rheolwyr cyrchu yn golygu lleihau'r porthiant fesul dant i werthoedd ceidwadol uwch, megis 0.0002 mm fesul dant, mewn ymgais i amddiffyn torwyr bregus.

Mae profion llawr siop yn Dazao yn dangos bod porthiant ysgafn iawn yn cyflymu torri micro-offer. Pan fydd porthiant fesul dant yn disgyn yn is na'r isafswm trwch sglodion:

· Mae'r ffliwt offer yn llithro ar draws wyneb y darn gwaith heb gneifio sglodyn glân.

· Mae'r straen arwyneb materol-yn caledu trwy losgi mecanyddol, gan gynyddu cryfder cynnyrch lleol hyd at 45 y cant mewn dur gwrthstaen a thitaniwm.

· Wrth i echelin y peiriant barhau â rhyngosod ymlaen, mae ymwrthedd torri ochrol yn cronni nes bod yr offeryn yn brathu i'r haen caledu gwaith.

· Mae'r effaith sydyn yn fwy na chryfder rhwygiad ardraws y craidd carbid is-micron, gan dorri'r shank offer ar unwaith.

Er mwyn cadw bywyd offer a chywirdeb dimensiwn, rhaid i lwybrau peiriannu gynnal llwyth sglodion sy'n fwy diogel yn fwy na'r ffin isafswm trwch sglodion, a sefydlwyd ar 15 i 30 y cant o'r radiws blaengar effeithiol, wrth reoli grymoedd gwyro deinamig.

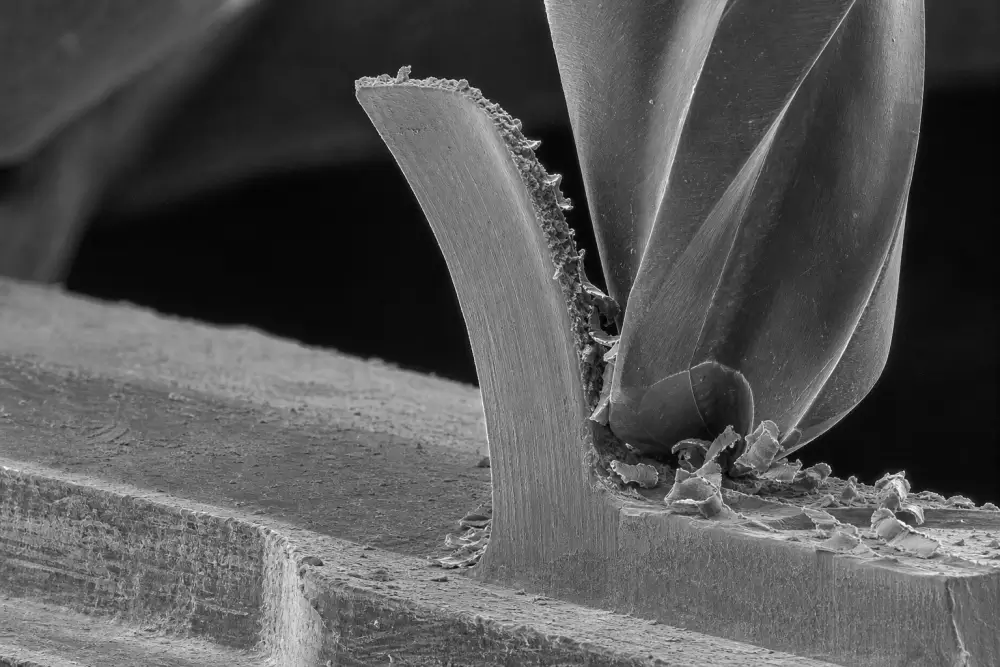

Cyfyngiadau Radii Cornel Mewnol a-Ffiniau Geometrig Waliau tenau

Ni all melinau pen micro gynhyrchu corneli miniog mewnol radiws o sero. Mae angen torrwr diamedr 0.050 mm ar lun peirianneg sy'n galw am radiws cornel mewnol 0.025 mm. Ar ddyfnder slot o 0.500 mm, mae'r torrwr yn gweithredu ar gymhareb diamedr o 10 i 1 o hyd-i-), lle mae gwyriad difrifol yn dinistrio goddefiannau dimensiwn. Mae protocolau Dazao DFM yn cynghori peirianwyr dylunio i nodi radiysau cornel mewnol o leiaf 15 y cant yn fwy na radii offer enwol i atal clebran preswyl cornel.

Wrth ddylunio asennau tenau, mae asennau is-milimedr heb eu cynnal yn profi clebran harmonig sy'n cyfateb i facrosgopigdeinameg peiriannu CNC waliau tenauar amlder chwyddedig. Dylai dylunwyr sefydlu ffiniau micro-asennau diogel drwy-groesgyfeirio paramedrau yn eincanllaw dylunio trwch wal CNC arbenigol DFM.

Anystwythder Deinamig gwerthyd ac Ataliad Cyfanswm y Dangosydd Run Allan (TIR).

Mewn peiriannu confensiynol, mae rhediad offer deinamig o 0.005 mm ar felin ddiwedd diamedr 12.0 mm yn cynrychioli dim ond 0.04 y cant o amlen y torrwr. Mewn melino pen micro, mae'r rhediad union yr un fath o 0.005 mm ar ficro-dorrwr 0.100 mm yn cynrychioli 5.0 y cant o ddiamedr cyfan yr offeryn ac yn aml yn fwy na chyfanswm y llwyth sglodion wedi'i raglennu fesul dant.

Anghymesuredd Runout Dynamig: Gorlwytho Ffliwt Sengl- a Blinder Cynamserol

Mae rhediad offer melino micro heb ei reoli yn trawsnewid teclyn dwy ffliwt yn dorrwr ffliwt sengl anghytbwys. Ystyriwch dorrwr meicro{-ffliwt 0.200mm yn gweithredu ar borthiant 0.0015mm fesul dant. Os yw cyfanswm rhediad dangosydd deinamig yn mesur 0.002 mm ar flaen yr offeryn:

· Mae ffliwt A yn cymryd llwyth sglodion gormodol o 0.0035 mm, gan yrru straen ymhell y tu hwnt i'w derfyn mecanyddol.

· Nid yw ffliwt B yn profi unrhyw ymgysylltiad materol, gan ysgubo trwy aer heb glirio deunydd.

· Mae'r grym rheiddiol anghymesur sy'n deillio o hyn yn achosi blinder cylchol difrifol, gan ddiraddio gorffeniad arwyneb o Ra 0.2 µm arfaethedig i Ra 1.2 µm a thorri'r offeryn o fewn eiliadau i fynediad.

Crebachu Thermol-Ffit vs. Micro-Deiliaid Hydrolig yn 60,000+ RPM

Mae chucks collet ER safonol yn fecanyddol anaddas ar gyfer melino o dan-filimetrau. Mae hyd yn oed collet ER11 sydd â sgôr -safonau manwl uchel yn cyflwyno rhwng 0.003 mm a 0.006 mm o rediad cydosod cronnus oherwydd goddefgarwch ongl edau, anghymesuredd cwymp collet, a ffrithiant cnau clampio.

Mae Dazao yn safoni ar ddwy system dal offer manwl gywir ar gyfer melino o dan-filimedr:

1. Crebachu Thermol Manwl-Ffit Holders:Trwy gynhesu'r twll daliwr i osod y carbohydrad yn uniongyrchol, mae grym clampio yn parhau i fod yn consentrig ar draws 360 gradd. Cyfanswm rhediad wedi'i fesur ar dair gwaith bargod offer yn gyson yn dal yn is na 0.0010 mm.

2. Micro-Deiliaid Hydrolig Arbenigol:Mae pledren hydrolig mewnol yn rhoi pwysau rheiddiol unffurf ar hyd y shank offer daear. Mae'r systemau hyn yn lleddfu harmoneg sgwrsio amledd uchel wrth brosesu aloion awyrofod a meddygol caled tra'n cynnal rhediad deinamig o fewn 0.0012 mm.

Ar gyfer llwyfannau gwerthyd, mae gwerthydau dwyn peli hybrid ceramig yn darparu anhyblygedd strwythurol hyd at 60,000 RPM, gan gynnal rhediad islaw 0.0015 mm. Ar gyfer gofynion wyneb drych, mae aer aerostatig -sy'n dwyn gwerthydau sy'n gweithredu hyd at 120,000 RPM yn arnofio'r siafft ar ffilm aer dan bwysau, gan leihau cyfanswm rhediad deinamig o dan 0.0003 mm. Er mwyn atal rhediad offer deinamig ar y lefelau cyflymder eithafol hyn, mae angen cinemateg peiriant anhyblyg a geir mewn arbenigol yn unig.canolfannau peiriannu CNC 5-echel aml-echel gydamserolwedi'u cyfarparu â moduron llinol gyriant uniongyrchol a seiliau gwanhau dirgryniad gweithredol.

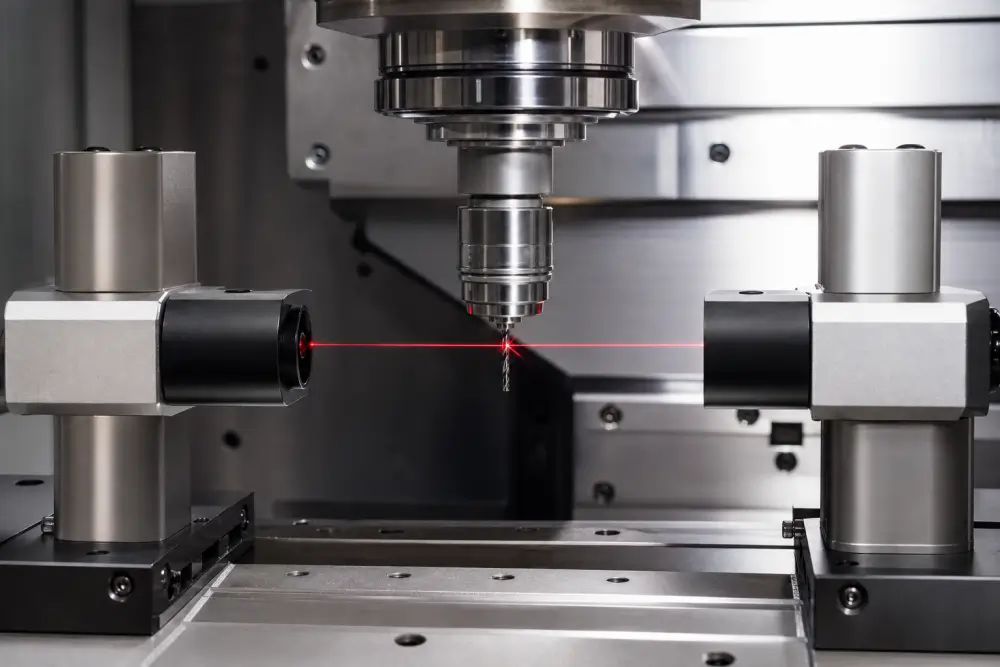

Peidio{0}}Cysylltu yn-Metroleg Offer Laser Proses

Ni all stilwyr cyffwrdd mecanyddol archwilio torwyr micro; mae cyswllt corfforol â sbardun stylus yn torri offer o dan 0.3 mm o ddiamedr ar unwaith. Mae Dazao yn integreiddio gosodwyr offer laser optegol pelydr â ffocws yn uniongyrchol y tu mewn i amgaead y peiriant, gan ddefnyddio gwasg pelydr optegol 0.020 mm i werthuso:

· Diamedr rhedeg deinamig a hyd offeryn ar RPM gweithredol.

· Gwir rhediad deinamig ar draws yr holl ffliwtiau torri.

· Naddu ymyl microsgopig cyn y cyswllt cychwynnol â'r gweithle.

Uchel-Agwedd-Cymhareb Micro Drilio Twll: Pacio Sglodion Hydrodynamig a Chrwydryn Offer

Mae drilio tyllau micro dwfn rhwng 0.050 mm a 0.500 mm mewn diamedr yn amlygu torwyr i becynnu sglodion eithafol. Mewn drilio macro, mae ffliwtiau helical yn codi sglodion yn glir o'r parth torri trwy gneifio parhaus. Ynpeiriannu twll micro, mae arwynebedd trawsdoriadol ffliwt dril carbid solid 0.100 mm mor gyfyngedig fel bod cronni sglodion yn sbarduno pigau trorym sydyn, gan dorri'r dril o fewn milieiliadau.

Mae cylchoedd drilio micro dwfn yn gofyn am addasu rheolau geometreg safonol a amlinellir yn eincanllaw dylunio twll CNC cynhwysfawri gyfrif am densiwn arwyneb a chroniad sglodion cyflym.

Cinemateg Drilio Peck Cynyddol ac Arafiad Tynnu'n ôl

Mae cylchoedd tun safonol yn methu wrth ddrilio tyllau is-milimedr gyda chymarebau dyfnder-i-dros 5 i 1. Mae gwacáu sglodion yn gofyn am gylchoedd pigo cynyddol:

· Peck Canllaw Cychwynnol:Mae'r strôc bigo gyntaf yn cyrraedd 1.0 i 1.5 gwaith diamedr y dril, gan sefydlu canllaw silindrog anhyblyg y tu mewn i'r twll.

· Pydredd pigiad cynyddol:Mae pigau dilynol yn gostwng i 0.2 neu 0.1 gwaith diamedr y dril wrth i'r dyfnder gynyddu, gan wneud iawn am ffrithiant wal cronedig.

· Clirio ffliwt cyflawn:Mae'r dril micro yn tynnu'n ôl yn gyfan gwbl allan o'r twll ar bob strôc, gan ganiatáu hylif wedi'i hidlo micro cyfeiriedig i glirio sglodion wedi'u pacio o'r ffliwtiau.

· Arafiad mynediad Rheoledig -:Mae croesi cyflym yn ôl i'r dyfnder torri blaenorol yn achosi sioc hydrolig pan fydd hylif torri yn cael ei ddal yng ngwaelod y twll dall. Rhaid i'r dril arafu 0.05 mm uwchben y llawr torri blaenorol i atal pwysau hydrolig rhag torri blaen y dril.

Pocedu Peilot Micro Gwastad{{0} ar gyfer Rheoli Drifft Lleoliadol

Ni all dril micro-hunanganoli ar arwyneb amrwd heb ei-beiriannu. Mae hyd yn oed gwyriad ochrol 0.002 mm ar draws y croen arwyneb yn achosi i'r dril sglefrio, gan grwydro oddi ar y gwir safle a methu â bodloni manylebau goddefgarwch lleoliadol. Mae gweithdrefnau gweithredu safonol Dazao yn mandadu peiriannu poced peilot fflat uwch gan ddefnyddio melin pen micro fflat cyn mynd i mewn i ddril. Mae'r poced peilot hwn yn cynnwys diamedr 0.005 mm yn fwy na'r dril a dyfnder sy'n hafal i hanner diamedr y dril. Mae'r dril micro yn mynd i mewn i'r sedd fflat hon yn berpendicwlar, gan gadw goddefiannau lleoliad tyllau o fewn ±0.002 mm mewn sefyllfa wirioneddol ar draws rhediadau cynhyrchu.

Micro{0}}Mecanweithiau Ffurfio Burr a Difrod-Glanhau Cydrannau Am Ddim

Ni ellir cywiro ffurfiant burr mewn micro-brosesu gydag offer torri ymyl â llaw, gwregysau sgraffiniol, neu frwshys cylchdro. Mae teclyn deburring mewn dwylo dynol yn gweithredu grymoedd wedi'u mesur mewn degau o Newtonau, a fydd yn gwastatáu neu'n cneifio waliau is-filimedr, yn dinistrio ymylon cyllyll, ac yn difetha geometreg rhannau. Effeithiolrheoli burr peiriannu microrhaid ei beiriannu'n uniongyrchol i'r cylch peiriannu a'r prosesu post cemegol.

Atal Burr Cinematig: Rholio-O Amgylch Llwybrau Dringo Melino

Mae micro burrs yn ffurfio'n bennaf fel Poisson burrs a byrrs ymadael treigl. Mae burrs Poisson yn datblygu ar hyd ochrau ochrol sianel wrth i'r offeryn gywasgu deunydd yn ochrol, gan orfodi metel sydd wedi'i ddadffurfio'n blastig dros yr ymyl. Mae burrs mewn swigod yn digwydd pan fydd y torrwr micro yn torri allan o ymyl: wrth i'r wal heb ei gynnal sy'n weddill deneuo islaw trwch y sglodion, mae deunydd yn plygu i ffwrdd o'r llwybr torrwr yn hytrach na chneifio'n lân.

Er mwyn atal pyliau ymadael, mae rhaglennu Dazao CAM yn defnyddio melino dringo yn unig, ynghyd â rholio-o amgylch llwybrau offer sy'n gadael arwynebau ar hyd arc. Mae'r llwybr offer hwn yn cynnal cefnogaeth gywasgol barhaus ar ffin y gweithle, gan leihau uchderau burr o 0.030 mm i lawr i lai na 0.002 mm. Ar gyfer -nodweddion is-filimedr critigol-genhadaeth lle mae amodau burr sero absoliwt-yn llym yn ofynnol, mae angen cael gwared ar burrs Poisson micro gweddilliol heb erydu ymylon sylfaenatebion gorffen wyneb trachywiredd arbenigolmegis electropolishing rheoledig a llyfnu cemegol wedi'i dargedu.

Y Perygl Glanhau Ultrasonic: Cavitation Megasonic a Capilari Entrapment

Mae glanhau cydrannau micro yn cyflwyno risgiau gweithgynhyrchu difrifol, heb eu dogfennu. Pan fydd rhannau wedi'u peiriannu micro- gyda waliau'n deneuach na 0.080 mm yn mynd i mewn i danciau glanhau ultrasonic diwydiannol, mae ceudod ultrasonic safonol 28 kHz neu 40 kHz yn cynhyrchu jetiau micro lleol gyda phwysau sioc o fwy na 50 MPa. Mae'r corbys pwysedd lleol hyn yn plygu, yn blinder ac yn cneifio asennau micro cain oddi ar y swbstrad.

Ar ben hynny, mae tensiwn arwyneb hylif yn rhwystr corfforol mewn nodweddion micro. Mewn tyllau dall llai na 0.200 mm o ddiamedr, mae tensiwn wyneb dŵr glanhau safonol neu doddyddion dyfrllyd yn atal hylifau rhag treiddio i'r ceudod. Mae hylifau torri caeth a sglodion microsgopig yn parhau i gael eu selio y tu mewn i'r twll trwy weithred capilari. Dros amser, mae oerydd sydd wedi'i ddal yn achosi micro-cyrydu galfanig, yn atal cyfryngau goddefol cemegol rhag gorchuddio'r ceudod, ac yn dallu systemau mesureg optegol yn ystod yr arolygiad terfynol.

Mae Dazao yn datrys hyn trwy brotocol prosesu post strwythuredig:

· Arwyneb toddyddion-Addasu Tensiwn:Mae datrysiadau glanhau wedi'u llunio yn defnyddio toddyddion fflworinedig arbenigol gyda thensiwn arwyneb hynod isel o dan 18 mN/m wedi'i gyfuno â siambrau dadnwyo gwactod i ddadleoli pocedi nwy wedi'u dal y tu mewn i geudodau micro-ddall.

· Isel-Glanhau Megasonig Amlder:Mae'r broses lanhau yn disodli cavitation ultrasonic safonol gyda chynnwrf megasonig 400 kHz i 1 MHz ysgafn. Mae'r amrediad amledd hwn yn stripio is-micron gronynnol heb gynhyrchu siocdonnau jet micro dinistriol yn erbyn waliau metel tenau.

· Sychu Anweddiad Gwactod:Mae cydrannau gorffenedig yn sychu y tu mewn i ffwrnais wactod lle mae gwasgedd atmosfferig is- yn fflachio lleithder gweddilliol o sianeli micro heb afluniad chwyth aer -.

Ymddygiad Microstrwythur Aloi: O Adlyniad Hydwyth i Ddiraddio Thermol

Nid yw graddfeydd peiriannu deunydd a ddatblygwyd ar gyfer gweithrediadau macro CNC yn trosi i raddfeydd micro. Mae microstrwythurau deunydd, meintiau cynhwysiant, a chyfeiriadedd grawn yn pennu traul offer, ffurfio sglodion, a chynnyrch rhan gorffenedig.

Micro Aloi Alwminiwm-Melino: Adlyniad Sglodion a Pherfformiad Gorchuddio DLC

Wrth berfformioalwminiwm peiriannu micro, mae'r prif fodd methu wedi'i adeiladu-ymyl i fyny. Mae alwminiwm hydwyth yn glynu wrth flaen y gad o dan bwysau torri. Wrth beiriannu gydag offeryn 0.2 mm, mae ymyl adeiledig o ddim ond 0.005 mm yn newid y geometreg torri yn gyfan gwbl, yn dileu clirio rhaca, ac yn torri'r shank offer.

Mae morffoleg sglodion yn ystod gweithrediadau gwerthyd cyflymder uchel yn cyd-fynd â'r paramedrau ymddygiad a ddadansoddwyd yn eincanllaw technegol peiriannu CNC alwminiwm cynhwysfawr. Mae Dazao yn cymhwyso haenau Diemwnt hynod -llyfn-Fel Carbon gyda chyfernodau ffrithiant o dan 0.1 i atal adlyniad sglodion.

Llawfeddygol-Gradd Titaniwm (Ti-6Al-4V) a Peiriannu PEEK Mewnblanadwy

Wrth ddienyddiopeiriannu micro CNC ar gyfer dyfeisiau meddygol, mae angen rheolaeth thermol dynn ar aloion titaniwm a bio-bolymerau anadweithiol:

· Titaniwm Gradd 5 (Ti-6Al-4V):Mae dargludedd thermol isel sianeli titaniwm yn torri gwres yn uniongyrchol i'r blaen offer microsgopig. Rhaid i oerydd niwl micro gwasgedd uchel ddarparu iro parhaus ar ryngwyneb darn gwaith yr offeryn i atal diraddio thermol blaengar.

· PEEK meddygol:Mae prosesu cyflymder uchel yn hawdd yn uwch na thymheredd trawsnewid gwydr 143 gradd PEEK, gan feddalu nodweddion lleol ac achosi i'r polymer gwm i fyny o amgylch ffliwtiau offer. Mae strategaethau peiriannu yn gofyn am borthiant uchel, ymylon torri miniog heb eu gorchuddio â rasel, ac oeri aer oer i gynhyrchu gwahaniad sglodion brau a chael gwared ar niwlog yr ymylon.

Daliad Gwaith Micro nad yw'n Ddinistriol: Lliniaru Afluniad Clampio

Mae beisiau a chucks mecanyddol safonol yn defnyddio grymoedd clampio heb eu rheoli sy'n malu, plygu neu ystumio rhannau micro yn blastig. Mae clampio amgaead 2.0 mm wrth 2.0 mm gyda thrwch wal 0.1 mm y tu mewn i is confensiynol yn cyflwyno straen clampio sy'n defnyddio cyllideb goddefgarwch y gydran gyfan cyn i'r werthyd droi ymlaen hyd yn oed.

Chucks Gwactod Ceramig Mandyllog a Chyfnod-Newid Mowntio Gludydd

Ar gyfer swbstradau planar, sglodion hylif micro, ac araeau dalennau tenau, mae chucks ceramig mandyllog gwactod yn tynnu rhannau i lawr i wely gwastad optegol. Mae grym clampio yn dosbarthu'n gyfartal ar draws yr arwynebedd cyfan heb bwyntiau straen lleol.

Ar gyfer amgaeadau 3D bach sydd heb wynebau clampio cyfochrog, mae rhannau'n bondio i blatiau offer aberthol gan ddefnyddio -cwyr glycol hydawdd neu UV{-matricsau polymer y gellir eu gwella. Unwaith y bydd y peiriannu wedi'i orffen, mae codi tymheredd y bath i 65 gradd neu olchi mewn dŵr cynnes yn rhyddhau'r rhan heb straen mecanyddol.

Fframiau Rhedwr Aberthol Integredig ar gyfer Prosesu Aml-Echel

Mae cydrannau cymhleth amlochrog yn parhau i fod wedi'u hangori y tu mewn i'w stoc crai trwy dabiau 0.05 mm wedi'u peiriannu. Mae'r holl gylchoedd melino, drilio a gorffen wedi'u cwblhau ar blatfformau 5-mewn un gosodiad. Mae pasyn EDM gwifren trachywiredd terfynol, micro-dorri laser, neu wahaniad tab mecanyddol rheoledig yn gwahanu'r gydran orffenedig o ffrâm y cludwr heb ddifrod codi a chario.

Masnach Technoleg-Diffodd: Melino Micro CNC yn erbyn Peiriannu Gollyngiad Trydanol Micro

Mae timau cyrchu yn gwerthuso'n rheolaiddpeiriannu micro yn erbyn micro EDMwrth ddewis llwybrau gweithgynhyrchu ar gyfer nodweddion is-milimedr. Er bod micro CNC yn defnyddio cneifio mecanyddol i dynnu metel, mae micro EDM yn defnyddio erydiad gwreichionen drydanol amledd uchel a reolir.

Uniondeb Metelegol Is-Arwyneb: delltau wedi'u Cneifio yn erbyn Haenau Gwres wedi'u Ail-gastio

Mae melino micro CNC yn cadw strwythur grawn crisialog gwreiddiol yr aloi, gan ddarparu proffiliau straen cywasgol llyfn sy'n hanfodol ar gyfer cydrannau sydd wedi'u llwytho'n ddeinamig fel sgriwiau asgwrn meddygol a chwistrellwyr tanwydd awyrofod. Mae Micro EDM yn gadael haen wedi'i hail-gastio sy'n cynnwys craciau tensiwn thermol microsgopig sy'n lleihau bywyd blinder cydrannau. Dewiswch melino CNC meicro pan fydd eich cydran angen bywyd blinder strwythurol uchel, yn defnyddio polymerau an-ddargludol fel PEEK, neu'n cynnwys proffiliau cyfuchlin 3D parhaus. Pan fydd cymarebau agwedd yn fwy na 15 i 1 neu mae radiysau cornel mewnol yn disgyn o dan 0.010 mm, gan drosglwyddo i'ngwasanaethau EDM gwifren manylder uchelyn darparu rheolaeth dimensiwn uwch.

Dewiswch melino CNC meicro pan fydd eich cydran angen bywyd blinder strwythurol uchel, yn defnyddio polymerau an-ddargludol fel PEEK, neu'n cynnwys proffiliau cyfuchlin 3D parhaus. Pan fydd cymarebau agwedd yn fwy na 15 i 1 neu mae radiysau cornel mewnol yn disgyn o dan 0.010 mm, mae trosglwyddo i beiriannu rhyddhau trydanol gwifren arbenigol yn darparu rheolaeth ddimensiwn uwch.

Is-Smotiau Deillion Arolygu Micron: Arteffactau Optegol a Drifft Thermol

Ni ellir datgan bod nodwedd ficro yn cydymffurfio os yw'r system fesur yn cyflwyno mwy o ansicrwydd nag y mae'r goddefgarwch lluniadu yn ei ganiatáu. Ni all Peiriannau Mesur Cydlynu Sbardun Cyffyrddiad Safonol archwilio nodweddion micro: ni all tomen stiliwr rhuddem 0.5 mm fynd i mewn i slot meicro 0.1 mm, a bydd grymoedd cyswllt chwiliwr o 0.05 N yn gwyro asen denau 0.06 mm yn elastig, gan arwain at allan-ddarlleniadau goddefgarwch allan ffug.

Wrth sefydlu meini prawf rheoli ansawdd, cyfeiriwch at einalwminiwm goddefiannau peiriannu CNC canllaw peiriannegi wahaniaethu rhwng terfynau macrosgopig a drifft thermol ar raddfa micro.

Ffug Cysgodol Optegol{{0}Nodweddion ac Is-Cyfrifiad Terfyn Picsel

Mae peirianwyr yn aml yn dibynnu ar daflunwyr proffil optegol chwyddiad uchel, systemau gweld, neu ficrosgopau cydffocal laser. Fodd bynnag, mae systemau optegol yn cyflwyno gwallau mesur cynnil:

· Ffug Gysgod-Nodweddion:Mewn sianeli cymhareb agwedd uchel, mae waliau fertigol yn taflu cysgodion optegol o dan olau cylch. Mae'n bosibl y bydd yr algorithm canfod ymyl y system weledigaeth-yn camgymryd y trawsnewidiad cysgodol ar gyfer y ffin wal ffisegol go iawn, gan adrodd am wallau slot ffug -hyd at 0.008 mm.

· Is-Sifftiau Cyferbynnedd Picsel:Wrth archwilio ymylon micro crwn, mae goleuadau cynnil yn newid trothwyon disgleirdeb picsel. Gall burr ymyl munud o 0.0015 mm achosi i'r algorithm ymyl amlygu diamedr nodwedd cyfan fel un nad yw'n-cydymffurfio.

· Amwysedd Dyfnder Ffocws:Mewn lensys ag agoriadau rhifiadol uchel, mae dyfnder bas y maes yn gofyn am bentyrru ffocws ar sawl awyren. Os bydd planau ffocal yn symud yn ystod y mesuriad, gall dimensiynau echelin fertigol Z- gofrestru gwallau cam ffug.

Y Rhyngwyneb Thermol Dynol: Ehangu Gemau a Sefydlogi Hinsawdd

Cyfernod ehangu thermol cyfeintiol Al6061-T6 yw tua 23 micro-straen fesul gradd Celsius. Ystyriwch osodiad micro alwminiwm sy'n dal rhannau i oddefiant arolygu o ±0.002 mm ar draws rhychwant 50.0 mm:

· Mae newid tymheredd amgylchynol o ddim ond 2.0 gradd yn yr ystafell archwilio yn ehangu gosodiad y gosodiadau 0.0023 mm.

· Os yw gweithredwr yn codi'r rhan micro neu ei osodyn dal gyda dwylo noeth, mae cyswllt croen yn trosglwyddo gwres y corff, gan yrru'r tymheredd metel lleol o 20 gradd i 26 gradd o fewn 30 eiliad.

· Mae'r codiad 6 gradd lleol hwn yn cynhyrchu dros 0.0069 mm o ehangiad thermol, gan lethu'r band goddefgarwch ±0.002 mm a ganiateir yn llwyr.

Mae Dazao yn rheoli'r newidynnau hyn trwy gyfleusterau arolygu glân Dosbarth 10,000 pwrpasol. Mae cydrannau, gosodiadau personol, a dyfeisiau mesur optegol yn cael eu mwydo ecwilibriwm thermol 4- gorfodol ar 20.0 gradd ± 0.2 gradd cyn yr arolygiad terfynol. Mae rhannau'n cael eu trin yn gyfan gwbl gan ddefnyddio tweezers wedi'u hinswleiddio'n thermol, ac mae cyfrifiadau ffiniau optegol yn cymhwyso algorithmau canfod ymyl is-bicsel i ddileu gwrthodiadau ffug cysgodol.

Gyrwyr Strwythur Costau Micro CNC a Gweithgynhyrchu-Arferion Gorau RFQ Parod

Mae deall prif yrwyr cost peiriannu micro CNC yn caniatáu i weithwyr proffesiynol caffael a thimau peirianneg addasu gofynion lluniadu a dileu costau gweithgynhyrchu diangen. Er mwyn rheoli treuliau prototeip, dylai timau cyrchu ymgynghori â'ndadansoddiad peirianneg o yrwyr cost peiriannu alwminiwm CNCwrth sefydlu goddefiannau cynhyrchu.

Adolygwch eich lluniadau peirianneg yn erbyn einrhestr wirio DFM CNC ymarferol ar gyfer gweithgynhyrchu-rhannau parodcyn cwblhau nodiadau clirio tynn. Cyn cyflwyno Cais am Ddyfynbris ar gyfer cydrannau is- milimetrau, gwerthuswch eich lluniad yn erbyn y meini prawf hyn:

· Caniatáu Rhyddhad Cornel Fewnol:Amnewid corneli miniog y tu mewn gyda galwadau radiws o leiaf 15 y cant yn fwy na meintiau offer safonol, megis nodi R 0.120 mm yn lle R 0.100 mm.

· Osgoi Galwadau Twll Dwfn Gwastad-Mae tyllau micro gwaelod gwastad yn gofyn am bas gorffen ychwanegol gyda melin pen gwastad bregus. Caniatewch onglau pwyntiau drilio safonol rhwng 118 gradd a 140 gradd pryd bynnag y caniateir.

· Parthau Goddefgarwch Uchel Unig:Cymhwyso goddefiannau ±0.002 mm i ffitiau aliniad critigol yn unig. Llacio sianeli clirio answyddogaethol a dyfnder pocedi i ±0.025 mm i dorri amserau archwilio a beicio yn eu hanner.

· Diffinio Trothwyon Chwyddiad Burr:Yn hytrach na galw am amodau -burr sero anfesuredig, nodwch derfynau byrr o dan chwyddhad diffiniedig, megis nad oes angen unrhyw burrs y gellir eu canfod o dan chwyddhad optegol 30x.

Siop{0}}Tystiolaeth Achos Llawr: Colfachau Meddygol, Araeau Optegol, a Post Methiant-Mortem

Cyswllt Mynegi Meddygol: Titaniwm Gradd 5 ELI

· Geometreg Rhannau:Cyswllt colfach aml-echel bychan yn mesur 1.80 mm wrth 1.20 mm wrth 0.80 mm, yn cynnwys tyllau pin colyn 0.25 mm a waliau ochr tenau 0.08 mm.

· Strategaeth Gweithgynhyrchu:Peiriannodd Dazao osodiad gorsaf ddeuol yn dal rhannau ar redwyr aberthol. Fe ddefnyddion ni felin ben diemwnt 0.20 mm wedi'i gorchuddio â chaenen CVD ar gyfer pocedu a dril micro 0.245 mm wedi'i ddilyn gan bas reaming ultra-. Roedd hylif torri niwl micro yn atal adlyniad sglodion, ac roedd rhannau wedi'u cwblhau'n fyrrach gan ddefnyddio rholyn cydraniad uchel-o amgylch llwybrau offer.

· Canlyniad Cynhyrchu:Cydymffurfiad 100 y cant ar draws swp cynhyrchu 5,000-darn gyda gwerthoedd mynegai gallu proses yn dal uwch na 1.45 ar ganolfannau tyllu pin critigol.

Bloc Aliniad Optoelectronig: Arae Canllaw Ffibr Ffotonig Silicon-

· Geometreg Rhannau:Bloc arae optegol aml-sianel sy'n gofyn am wyth rhigol V- cyfochrog â thraw 0.127 mm rhyngddynt, dyfnder rhigol o 0.090 mm, a thargedau gorffeniad arwyneb o Ra 0.1 µm.

· Strategaeth Gweithgynhyrchu:Wedi'i beiriannu ar blatfform 5-echel sydd â gwerthyd aer aerostatig sy'n gweithredu ar 90,000 RPM. Fe wnaethon ni ddefnyddio torwyr pwynt-V crisial sengl-diemwnt 60-gradd penodol. Sicrhawyd y darn gwaith gan ddefnyddio plât gwactod ceramig mandyllog, a chynhaliodd amgaead y peiriant dymheredd o 20 gradd ± 0.1 gradd trwy gydol y cylch parhaus.

· Canlyniad Cynhyrchu:Mesurodd gwall traw lai na 0.0008 mm ar draws pob un o'r wyth sianel, gyda garwedd wal y sianel wedi'i wirio yn Ra 0.08 µm, gan ddileu gwasgariad golau optegol ar hyd y llwybr aliniad ffibr.

Post Cynhyrchu-Mortem: Byrstio Offeryn Twll Micro Ddall heb ei Fentredu

· Y Methiant:Yn ystod gwneuthuriad prototeip cynnar o dai synhwyrydd awyrofod, torrodd driliau carbid 0.150 mm yn gyson ar ôl cyrraedd dyfnder 1.20 mm mewn dur gwrthstaen 316L, gan arwain at gyfraddau sgrap uchel.

· Ymchwiliad i'r Achos Gwraidd:Roedd y lluniad peirianyddol yn nodi twll dall 0.150 mm gyda chymhareb agwedd 8 i 1 a tapr rhyddhad sero. Aeth -oerydd pwysedd uchel i mewn i'r microdwll yn ystod cylchoedd pigo dwfn. Wrth i'r dril ddisgyn yn ôl i ddyfnder y toriad, ni allai'r hylif a oedd wedi'i ddal ddianc heibio i ymylon cul y ffliwt. Cynhyrchodd yr ôl-bwysedd hydrolig a ddeilliodd o hyn lwyth echelinol a oedd yn bwclo'r shank dril cyn i'r ymyl dorri erioed gyffwrdd â'r llawr gwaelod.

· Penderfyniad DFM:Ymgynghorodd Dazao â'r tîm peirianneg cwsmeriaid i ymgorffori ongl ddrafft 1-gradd ar hyd dyfnder y twll nad yw'n gweithio, a gweithredodd gylchred arosfan clirio CAM a oedd yn glanhau hylif cyn ailfynediad cyflym. Sefydlogodd bywyd y dril ar unwaith o 1 twll fesul offeryn i dros 45 tyllau fesul offeryn, gan dorri costau cynhyrchu prototeip 68 y cant.
